V rámci sjednocování algoritmů pro práci s OKZPS mezi K2 a K12 (viz Základní body práce s oblastí kompletní ZPS) dochází cca od května 2025 ke zpřísňování kontrol oblastí ZPS a ZPS DEL, takže to vypadá, že kresba ploch ZPS NEW musí vést po konstrukčních prvcích, které v mapě DTM budou po zavedení změn (viz Práce se speciálními objekty na DTM wiki)
Následný postup je poněkud otrocký, ale při jeho dodržení by měl celkem jistě vzniknout "zapracovatelný" výstup JVF, co při ručním vytváření ploch ZPS bývá někdy problém, protože přesný algoritmus toho, jak serverová aplikace při jejich kontrole postupuje, není nikde uveden. Tedy vytvořit optimálně jednu plochu ZPS DEL a následně jednu plochu ZPS NEW přes celou změnu, vyžaduje někdy až desítky pokusných kontrolních zaslání výsledného souboru JVF.
Můžete tedy zkusit tento "otrocký" postup práce:
"Otrocký" proto, že při dobré znalosti problematiky práce s OKZPS by mělo stačit často nakreslit jednu ideální plochu ZPS NEW, která zahrnuje všechny nově přidávané části plochu. Nicméně to znamená tyto změny ploch OKZPS umět také vidět, což často nebývá jednoduché. Proto tento postup, který se nám jeví možné zapsat jako opakovatelný algoritmus.
1.Kreslení oblastí ZPS DEL
oV ploše ZPS DEL musí být všechny plochy, jejichž definiční bod se ruší z jakéhokoliv důvodu a jejichž hranice se dotýká hranic OKZPS, ať už vnějších (žlutá čára) nebo vnitřních (fialová čára).
oMělo by tedy stačit přidat všechny tyto plochy do ZPS DEL po jedné, protože počet ploch ZPS DEL není omezen a mohou ležet vedle sebe.
oSamozřejmě plochy ZPS je zapotřebí kreslit až na závěr, kdy je kresba mapy kompletně dokončená.

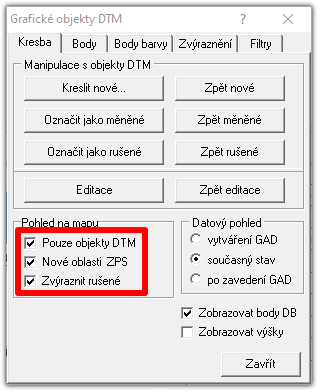

oZapněte si v Konstrukce DTM vše dle obrázků níže:
oTedy je nutné mít zvýrazněné rušené hranice a hlavně rušené definiční body.

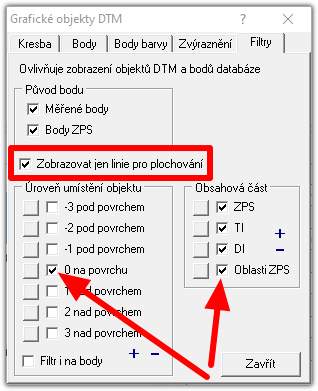

oPlochy ZPS se řeší vždy v rámci jen jednoho levelu, tedy je vhodné si zapnout zobrazení pouze toho, který zrovna řeším.
oMusím mít zapnuté zobrazení ploch ZPS, jinak by mi při kreslení program ZPS nezobrazoval a jevilo by se to, jakoby funkce nepracovala!
oZPS DEL se řeší jen nad současným stavem, tedy zapnu tento datový pohled.
oZapnu zobrazování jen linií pro plochování, jinak by správně nefungovala automatická kresba klikem.

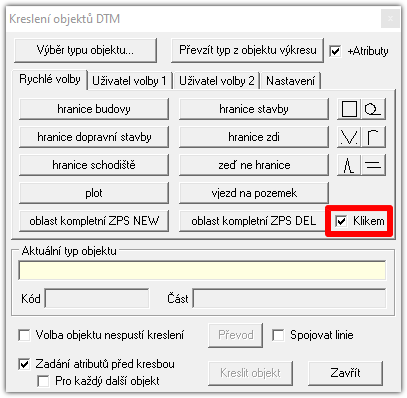

oNásledně spustím kresbu ZPS DEL se zapnutým přepínačem "klikem":
oNyní stačí kliknout do všech ploch, kde se ruší definiční bod (mám je zvýrazněné) a zároveň se jejich kresba dotýká současných hranic OKZPS ať už vnějších (žlutá čára) nebo vnitřních (fialová čára).
oTo, že hranice ploch ZPS DEL se dotýkají nevadí, při kontrole to projde, není to zakázané.
2. Kreslení oblastí ZPS NEW
oStejně jako u ZPS DEL lze stejně přidat libovolný počet ploch ZPS NEW, že se dotýkají nevadí, při kontrole to projde, není to zakázané

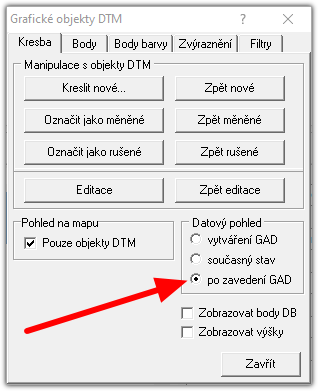

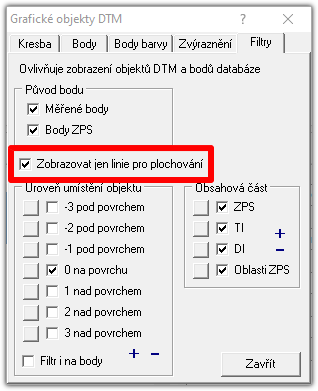

oHranice ploch ZPS musí od května 2025 vést po konstrukční prvcích stavu po zavedení, tedy musím si vše zapnout podle následujících obrázků:
oNásledně spustím kresbu ZPS NEW se zapnutým přepínačem "klikem", ale POZOR, viz další bod:
oPOZOR: V tuto chvíli je zapnuté zobrazování i stávajících hranic OKZPS (žluté a fialové čáry) ZPS DEL. Pokud byste nyní klikli do nových ploch, stávající hranice OKZPS a ZPS DEL by tam "překážely" a ZPS NEW by se kreslila chybně podél nich. Je tedy nutné zobrazování stávajících hranic OKZPS a ZPS DEL vypnout. To se provede vypnutím vrstvy 49 (OKZPS) a vrstvy 51 (ZPS DEL), v které jsou ve výkresu umístěné.
oTedy do nové plochy pro vytvoření ZPS NEW lze kliknout až po vypnutí vrstev 49 a 51.
oNesmí však být vypnutá vrstva 50, do které se kreslí ZPS NEW, protože byste neviděli, co kreslíte.
oPo kliknutí a vygenerování plochy ZPS NEW můžete vrstvu 49 a 51 zase zapnout, abyste se v kresbě zorientovali, kudy vést další ZPS NEW, ale před dalším kliknutím se zase musí vypnout!
oZPS NEW musí pokrýt veškerou kresbu, která překročila stávající hranice OKZPS (žluté a fialové čáry) a veškerou kresbu, která byla odebrána plochami ZPS DEL.
oPokrytím kresby se má na mysli, že hranice plochy ZPS NEW po takové kresbě vede, tedy klikám do všech ploch, jichž se taková kresba týká.
3. Tím by měl být problém ploch OKZPS vyřešen beze zbytku.
