Navigation:  Základní postupy pro DTM v GEUSu > Kreslení a editace dat DTM > Práce s oblastí kompletní ZPS (OKZPS)

Základní popis práce s oblastmi kompletní ZPS (dále jen OKZPS) je uveden na veřejném zdroji, který je zde: https://dtmwiki.kr-zlinsky.cz/01_pravidla/02_stav_logika/03_prace_spec_objekty

Bohužel praktické příklady (obrázky), které tam jsou uvedené, nejsou příliš intuitivní. Tedy zde se pokusíme vše popsat snad trochu srozumitelněji a více prakticky "vlastními slovy" tak, aby uživatel GEUSu byl nějak schopný odevzdat GAD, které mění hranice OKZPS.

Kontext a základní pojmy

•OKZPS: Oblast kompletní ZPS (Základní prostorová situace) – pracovní vymezení území, ve kterém probíhá editace a evidence změn v DTM. V GEUSu žluté a fialové tlusté čáry.

•ZPS NEW: Oblast nově přidaných prvků nebo změněných částí ZPS v rámci aktualizace/změny. V GEUSu zelené tlusté čáry.

•ZPS DEL: Oblast prvků určených k odstranění z původní ZPS. V GEUSu červené tlusté čáry.

Poznámka: Možná nejdříve zkoukněte kapitolu OKZPS ve zkratce, kde jsme se pokusili popsat co nejvíce laicky.

Princip změn hranic OKZPS

DTMwiki: "Oblast kompletní ZPS (OKZPS) označuje oblast DTM, kde je provedeno „zaplochování“ objektů a vytvoření jejich 3D obvodů. V této oblasti probíhají podrobnější topologické kontroly a kontroly odvozených objektů. Kontroly v oblasti kompletní ZPS jsou v přehledu kontrol 1.4.5. Přehled kontrol označeny ve sloupci „Rozsah“."

Všechny tři prvky z kontextu výše jsou plošné prvky, tedy jsou reprezentovány vždy uzavřenou linií (počáteční a koncový bod jsou shodné).

OKZPS se needituje tím, že by se editovala její hranice, ale pomocí plošných objektů ZPS DEL se z ní odebírají celé plochy a pomocí ZPS NEW se celé plochy přidávají.

GEUS zatím neumí plochy ZPS DEL a NEW vyřešit automaticky. Uživatel GEUSu musí princip práce s OKZPS pochopit a vše vytvořit v zásadě ručně.

Nicméně v kapitole "Otrocký" algoritmus kreslení ploch ZPS NEW a DEL jsme se pokusili celou problematiku pojmout jako algoritmus, při jehož použití a dodržení by měla vzniknout zapracovatelná GAD,  i když mění hranice OKZPS.

GEUS umí kreslit jak oblasti NEW tak DEL, ovšem "kudy a jak" se tyto oblasti kreslí, musí pochopit uživatel sám nebo může zkusit použít algoritmus zmínění v předchozím odstavci.

Jak je popsáno v další kapitole Základní body práce s oblastí kompletní ZPS, liší se přístup v K2 (Praha a Středočeský kraj) a K12 (zbytek krajů).

•V rámci K12 je vhodné nejdříve vyřešit ZPS DEL, kde se tato plocha musí nakreslit kolem všech rušených ploch bez ohledu na to, zda budou následně zpět do OKZPS pomocí ZPS NEW přidány zpět. Rušenou plochou se myslí zrušený jakýkoliv definiční bod, i kdyby se jen jednalo o změnu typu plochy. Tedy do ZPS DEL musí "padnout" i plocha zeleně, která byla jen vyasfaltovaná a nemění se ani centimetr její hranice. Následně taková plocha musí být zase do OKZPS přidána přes ZPS NEW, tedy musí ležet uvnitř nějaké ZPS NEW, přitom ZPS NEW může jít přesně po její hranici.

•V rámci K2 by mělo stačit označit oblasti, kde se OKZPS rozšiřuje pomocí ZPS NEW. Teprve následně označím pomocí ZPS DEL opravdu jen plochy, o které se OKZPS zmenšuje s tím, že kresba DEL může jít i po nových bodech a průsečících nové kresby s rušenou. Oblast DEL musí být vrcholově totožná a zohledňuje referenční kresbu a nový stav.

Tedy "Otrocký" algoritmus kreslení ploch ZPS NEW a DEL je určený pro K12 s tím, že v rámci K2 je práce s OKZPS přeci jenom jednodušší - Praha je celá OKZPS, tedy práce s její hranicí se tam téměř nevyskytne a zbývá Středočeský kraj.

Postup v GEUSu

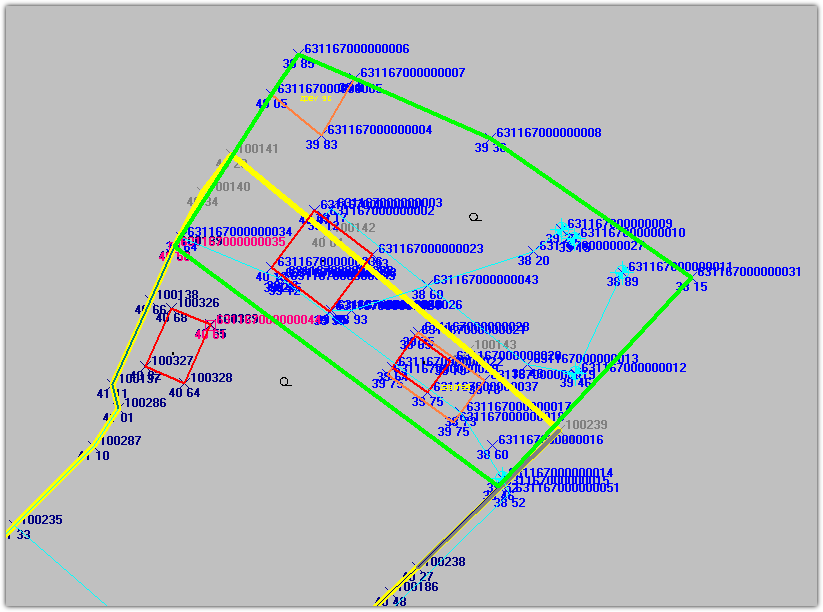

Pokud jsou v podkladovém JVF uvedené oblasti kompletní ZPS, tak je GEUS naimportuje a obvodový polygon je vykreslený jako silná žlutá lomená čára ve vrstvě 49, viz obrázek výše. Pokud oblast obsahuje otvory, tak ty jsou vykreslené fialovou barvou. V obrázku výše je příklad, kde se oblast kompletní ZPS pouze rozšiřuje, tedy původní oblast (žlutá čára) je rozšířena o novou oblast (zelená čára).

Poznámka / vsuvka: Pokud Vám kresba oblastí ZPS při práci v nějaké chvíli překáží, je zde řešení - Jak skrýt kresbu oblastí ZPS.

Jak vyplývá z obrázku výše, tak oblasti kompletní ZPS se vždy řeší jako celé plochy, tedy oblasti ZPS NEW i DEL se vždy kreslí jako uzavřené plochy, tedy kresba lomené čáry vždy končí na počátečním bodě kresby oblasti. To je rozdíl proti konstrukčním prvkům objektů DTM, které lze měnit a editovat, oblasti ZPS se naproti tomu needitují, pouze se přidávají plochy (ZPS NEW) nebo odebírají plochy (ZPS DEL) tedy vždy po celých plochách. Počet těchto ploch není omezený a mohou i na sebe svými hranicemi navazovat.

Další příklad pro práci s oblastmi ZPS naleznete zde Příklad s ZPS NEW i DEL, který je založený na pochopení principu OKZPS a tedy obsahuje jednu ideální ZPS DEL a jednu ideální NEW, které obsahuje všechny provedené změny. Příklad pro "Otrocký" algoritmus kreslení ploch ZPS NEW a DEL se teprve připravuje.

Vytváření oblastí kompletní ZPS - OKZPS

•Výslednou oblast OKZPS (a její hranice) vytváří serverová aplikace na základě aktualizací zaslaných v JVF v podobě ploch ZPS NEW a DEL.

•Jestliže zakázka GAD je kompletně uvnitř, nebo zcela mimo oblasti kompletní ZPS, pak není třeba oblasti kompletní ZPS v rámci JVF pro GAD řešit. Výsledný soubor JVF tak neobsahuje žádnou ZPS NEW nebo DEL.

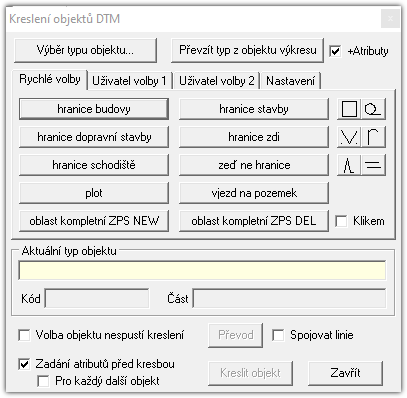

•Pokud zakázka rozšiřuje OKZPS, tak musí uživatel použít speciální objekt "Oblast kompletní ZPS přidávaná (NEW)", který se kreslí pomocí tlačítka "oblast kompletní ZPS NEW" v dialogu "Kreslení objektů DTM", viz obrázek výše.

•Pokud zakázka někde zmenšuje stávající oblast kompletní ZPS, tak se musí kreslit speciální objekt "Oblast kompletní ZPS rušená (DEL)". Viz rozdíl mezi K12 a K2 popsaný výše.

•Uživatelem nakreslené oblasti kompletní ZPS jsou exportovány do JVF. Podmínka exportu je, že oblast bude nakreslená jako uzavřená lomená čára, neuzavřené lomené čáry reprezentující oblasti kompletní ZPS NEW nebo DEL GEUS při exportu ignoruje.

•Popis objektu (uváděný v návodu na DTM wiki) není třeba uživatelem vyplňovat, GEUS jej naplní při exportu oblasti sám na požadovanou hodnotu "NEW" nebo "DEL" podle typu objektu v GEUSu.

•Serverová aplikace nejdříve vyhodnocuje ZPS DEL a teprve potom ZPS NEW, tedy i v tomto pořadí je vhodné plochy řešit, je zde však rozdíl mezi K12 a K2 popsaný výše.

Oblast DEL

Pro "K2" (Praha a Středočeský kraj) oblast DEL musí být vrcholově totožná a zohledňuje referenční kresbu a nový stav – tzn. jako DEL se dělají jen malé kousky, které z budoucího stavu vylézají. Tzn. řeší se jen rozdíly mezi původní oblastí kompletní ZPS a novou oblastí kompletní ZPS.

Pro "K12" (ostatní kraje) oblast DEL musí být vrcholově totožná a zohledňuje pouze referenční kresbu. Tzn. pokud je potřeba odmazat kus příkopu, protože tam již není a ruší se jeho definiční bod, tak se celý obvod stávající plochy příkopu musí zakreslit jako oblast DEL.

Pokud se mění jen jednotlivé konstrukčních linie (mění se jen kresba) bez rušení definičního bodu, tak by to mělo projít bez nutnosti aktualizace oblasti kompletní ZPS-DEL, i když se taková plocha někde hranice OKZPS dotýká. Je tedy vhodné se co nejvíce vyhnout rušení definičních bodů a při nutnosti změny polohy je pouze přesunout editací prvku definiční bod. Rušení definičního bodu je nutné pouze v případě, že se mění jeho typ, typ jakéhokoliv prvku DTM nelze editovat, musí smazat a vytvořit nově se správným novým typem.

ZPS DEL se v případě K12 kreslí kolem rušených definičních bodů pouze v případě, že se hranice, která plochu definičního bodu tvoří, dotýká hranice OKZPS, ať už vnější (žlutá čára) nebo vnitřní (fialová čára).

Oblast NEW

Oblast NEW doporučujeme kreslit po podrobných bodech ZPS a musí zahrnout celou nově přidávanou oblast. Kresba však nemusí jít po již existují kresbě a někdy to ani nejde. Nevadí také, že se bude překrývat se stávající oblastí ZPS.

Vytvoření kompletní ZPS pomocí kliku do uzavřené plochy

V K12 (všechny kraje kromě Prahy a Středočeského kraje) pokud se ruší definiční bod plochy, která má hranu na hranici oblasti kompletní ZPS, tak se musí celá plocha obkreslit oblastí DEL jinak nastává chyba "Mazaná plocha na hranici kompletní oblasti ZPS def. bod: .... není uvedena v oblasti DEL".

Kromě ručního zadávání lomových bodů je rychlejší způsob vygenerování oblasti kompletní ZPS klikem do uzavřené plochy. Nastaví se pohled "současný stav" a filtr "Zobrazovat jen linie pro plochování". Plus v pohledu na mapu přepínač "Nové oblasti ZPS".

Pak se v kreslení objektů nastaví přepínač "Klikem" a zvolí se přednastavený objekt "oblast kompletní ZPS DEL". Dále už se jen zadá bod uvnitř plochy stávajícího stavu, pro kterou se v GAD ruší její definiční bod a GEUS objekt vygeneruje.

Funkce je umožněna i pro "oblast kompletní ZPS NEW", kdy v některých případech může být využita např. v Praze a Středočeském kraji (K2).

Vše je krok za krokem popsáno v "Otrocký" algoritmus kreslení ploch ZPS NEW a DEL, kde jsou uvedeny vrstvy, které je pro automatické kreslení "klikem" vypnout, aby byly hranice plochy generovány správně.

Důležitá poznámka

Oblasti kompletní ZPS NEW a DEL umí GEUS exportovat pouze jako polygony bez otvorů. Pokud by u někoho nastal případ, kde je potřeba mít v oblasti otvor, nechť kontaktuje naší technickou podporu a JVF soubor upraví naši pracovníci.
